在生產順丁橡膠的過程中，鎳、鋁、硼3種催化劑的使用量很少，特別是硼劑，正常生產時的流量僅為12kg/h，采用其他各種體積式流量測量儀表均無法準確計量，因此，在設備設計時我們采用了質量流量計進行催化劑的計量。

　　原始設計的質量流量計為美國羅斯蒙特公司的質量流量計，在設備投產后一直指示不準確，而且指示波動大，嚴重影響了順丁橡膠產品的合格率。為解決這一制約生產的難題，我們對存在的不合理因素進行了技術改進。

　　一、改進方案簡介

　　以硼劑計量為例，硼劑計量的工藝流程如圖1所示。由于質量流量計距計量泵出口過近（僅5m），計量泵的脈動輸出嚴重影響質量流量計的計量準確度。另外，工藝管線和儀表的安裝極不規范，沒有做良好的固定，致使計量泵運行時的沖程脈動引起工藝管線和質量流量計的強烈振動，也嚴重影響了質量流量計的正常工作。

圖1 硼劑計量工藝流程圖

　　我們做了下列工作：

　　1.為了減小工藝管道和儀表的振動，對工藝管道進行了良好的固定。

　　2.在質量流量計入口側加裝一個緩沖罐，以降低流體的脈動流動，使流體保持勻速流動。

　　3.更換了1臺量程和安裝方式更適合于現場實際情 況的儀表――Endress+Hauser公司的promass63型A系列質量流量測量系統（以下簡稱“promass63型質量流量計”）。

　　二、promass63型質量流量計的功能優點

　　同其他的科里奧利質量流量計一樣，promass63型質量流量計適用于液態食品、油品、酸堿溶液、油漆、氣體等流體的測量，廣泛應用于過程控制、能源和物料的貿易結算等方面。

　　promass63型質量流量計具有一些比較實用、先進的功能，如脈沖信號或電流信號輸出、批量控制、雙電流信號輸出、通信等功能。

　?。?）脈沖信號或電流信號輸出：將質量流量或體積流量值以脈沖或電流信號輸出。

　?。?）雙電流信號輸出：可將流量、密度、溫度等不同的兩個信號值以電流信號的形式輸出。

　?。?）批量控制：promass63型質量流量計具有批量控制功能。設置promass63型變送器中的計數器，使用promass63型變送器的兩個輸出繼電器控制設備中的兩位式開關閥，可在生產過程中完成一步或兩步動作的批量控制。批量控制周期的啟動和停止可以通過儀表自身的“批量功能”、HART接口、“RS-485”通信模式下的輔助輸入等方式實現。

　?。?）通信功能：promass63型質量流量計除具有常規的電流輸出功能外，還具有多種協議的通信功能，如HART、RackbusRS-485、PROFIBUS、FOUNDATIONFieldbus等。用戶需要哪種通信協議，需在訂購產品時標明。

　?。?）變送器面板操作：promass63型質量流量計的操作界****有獨特優點，即用戶可以在變送器的面板上使用僅有的3個紅外線感應鍵進行系統設置等操作。用戶使用起來極為方便。

　　三、應用

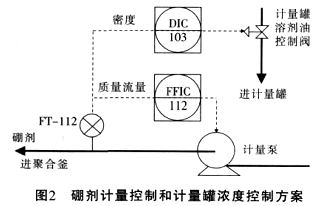

　　在大慶石化總廠化工廠順丁橡膠設備中，硼劑的計量控制和計量罐濃度控制方案如圖2所示。

　　在此應用中，選用promass63型質量流量計的A系列DN1傳感器，該傳感器的測量管管徑為1mm，量程為（0~20）kg/h，正好適合此應用場合。

　　通過使用promass63型質量流量計的雙電流輸出功能，將質量流量和介質密度信號都送入DCS系統，分別控制計量泵的沖程速度和硼劑濃度的配比，使promass63型質量流量計的效能得到了充分的發揮。

　　四、結束語

　　催化劑的計量在順丁橡膠生產過程中具有重要的作用，promass63型質量流量計以其較高的性能和多參數的優點為催化劑的計量和催化劑濃度的配比提供了近乎完美的應用，順丁橡膠生產的優級品率達到98%以上。
