氣體槽道流量計的性能測試
引言
節流式差壓流量計的應用范圍極為廣泛,傳統的節流件主要有孔板、噴嘴和文丘利管等。它們用于流量計量已有近百年的歷史,并且積累了大量實踐經驗,國內和國際標準化組織也制定了有關的標準。由于孔板流量計結構簡單、易于復制,通用性強,價格低廉而獲得大量應用。但是,孔板流量計存在量程范圍窄,壓力損失大,現場安裝要求的直管段過長等缺點。因此,科研人員對差壓式流量計的研究工作一直沒有中斷。南京航空航天大學研究出了一種新式節流式差壓流量計――槽道流量計。該流量計打破了傳統的思維方式,以流線型紡錘體作為節流件,將流體逐漸地節流收縮到管道的內邊壁,在調整流動和保持流動穩定方面更勝一籌,使得從根本上大幅提高測量重復性和準確度成為可能,同時顯著減少了壓力損失。然而,很多專家對流量計的準確度、重復性、量程范圍、前后直管段的要求提出了疑問,帶著這些問題我們做了測試工作。
1 槽道流量計基本結構與原理
1.1 結構
紡錘體流量計節流設備的主要結構有如圖1所示的兩種形式。流線型紡錘體沿測量管軸線安裝,其幾何形狀根據流體力學原理精心設計,中部適當位置有一段足夠長的等直徑段,與測量管的內壁之間形成均勻的環形通道。被測流體首先經過導流片,緊接著進入該環形通道,形成標準的環形槽道流動。槽道流動的優點是壓力順軸線的降落具有良好的線性度,從而提供了非常穩定的低壓(靜壓)。對 于清潔流體,節流設備可采用形式,高壓由紡錘體前緣(前駐點)的高壓管引出,可以得到最大的差壓。(a)形式的節流設備在紡錘體前緣對應的測量管壁處取高壓,得到的差壓較形式低,但結構簡單,適用范圍廣。
1.2 工作原理
節流式差壓流量計用同一形式的流量公式:
式中:qv為體積流量;qm為質量流量;C為流出系數;ε為可膨脹性系數;d為節流件的孔徑或等效孔徑;D為上游管道內徑;β為節流比系數,β=d/D;Δp為差壓;ρ1為上游流體密度。
2 槽道流量計檢定室內測試結果
我們選擇了口徑分別是DN100mm和DN50mm兩臺槽道流量計在檢定室進行測試,分別從流量系數與雷諾系數的關系、準確度、重復性、量程范圍、前端直管段的影響、前端閘門的影響6個方面進行測試試驗。測試地點為勝利油田天然氣流量檢定站,測試時間間隔為2個月。
2.1 試驗標準設備介紹
試驗標準設備是音速噴嘴氣體流量標準設備,該設備不確定度優于0.27%;采用負壓法檢定,測試介質為干燥的空氣;流量范圍為5~2700m3/h;測試流量計口徑范圍為DN50mm~DN200mm;重復性σ≤0.1%。該設備由中國計量科學研究院考核合格。
2.2 流量系數與雷諾數的關系測試

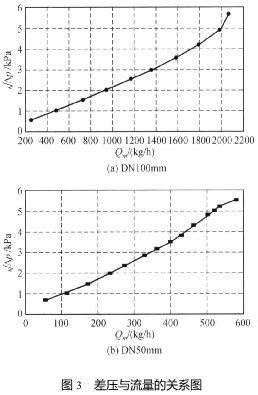

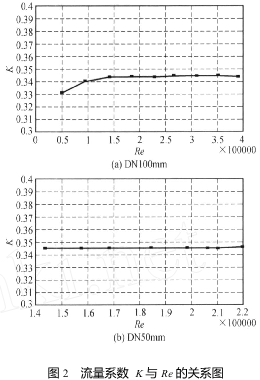

在音速噴嘴氣體流量標準設備上分別對DN100和DN50槽道流量計進行檢定,排量由高到低均勻地選擇10到13個檢定點,在每個檢定點上分別記錄槽道式流量計所指示的差壓Δp、壓力p、氣體溫度T和音速噴嘴氣體流量標準設備的標準質量流量Qm,最后計算出流量系數K和雷諾數Re。K與Re的關系曲線如圖2所示,標準流量Qm與
的關系曲線如圖3所示。從圖2和圖3可以看出,流量系數隨著雷諾數的增大呈現出水平直線關系,說明槽道流量計的計量性能非常穩定,有較大的測量范圍。槽道流量計差壓的平方根與標準流量也是直線關系,這對流量計的產業化生產提供了理論根據。
2.3 準確度測試結果

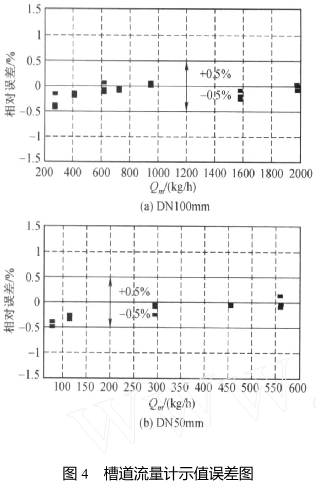

在音速噴嘴氣體流量標準設備上,按照JJG640-1994《差壓式流量計》檢定規程,分別對DN100和DN50槽道流量計,從高流量到低流量依次檢定5個流量點,每個流量點檢定3次,在檢定范圍內相對誤差與流量的關系如圖4所示。從圖4可以看出:槽道式流量計用于氣體流量測量的準確度可達到0.5%,是目前氣體流量測量中準確度比較高的流量儀表之一。槽道流量計的量程比最小為7:1。
2.4 重復性測試結果

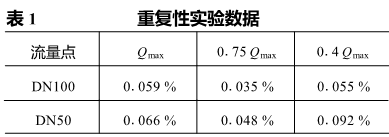

在相同條件下,短時間內分別在Qmax、0.75Qmax、0.4Qmax等3個流量點,在音速噴嘴氣體流量標準設備上重復測量10次,計算每個流量點的重復性,最后從3個流量點的重復性中找出最大的數據。試驗數據如表1所示。槽道式流量計重復性小于0.1%。
2.5 直管段測試結果

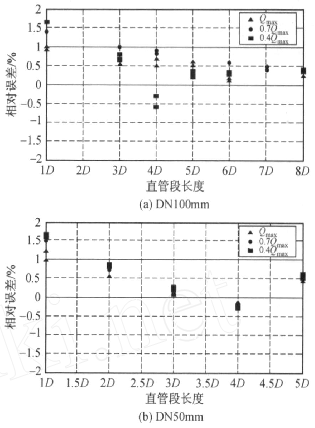

在已經檢定準確的DN100和DN50槽道流量計入口前端分別依次安裝1D~8D直管段,在直管段后直接安裝由4個標準彎頭組成的“U”型管,對每個直管段分別在Qmax、0.7Qmax、0.4Qmax3個流量點在標準設備上標定,每個流量點標定3次,最后記錄下標準質量流量和儀表顯示的質量流量及相關數據,根據儀表的誤差找出影響槽道流量計最小直管段長度,槽道流量計相對誤差與直管段長度的關系圖如圖5所示。從圖5可以看出槽道流量計前直管段最小需要5D。
圖5 示值誤差與直管段關系圖
2.6 閥門影響測試結果

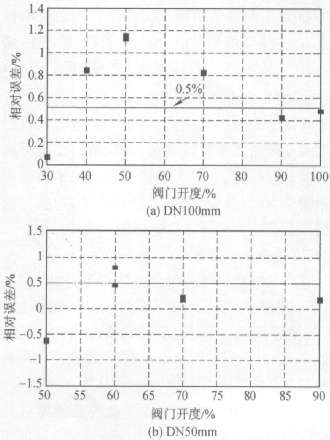

在槽道流量計前安裝6D直管段,在直管段前安裝碟型閥門,閥們開度分別按滿度的100%、90%、80%、70%、60%、50%、40%、30%開啟,在 50%的流量點上進行檢定,最后記錄標準流量和儀表顯示流量,計算閥門影響帶來的誤差,如圖6所示。從圖6可以看出,槽道流量計前端閥門開度對流量計的誤差影響很大,在流量計運行時,流量計前端的閥門開度至少大于80%。
圖6 示值誤差與閥門開度關系圖
2.7 穩定性測試結果

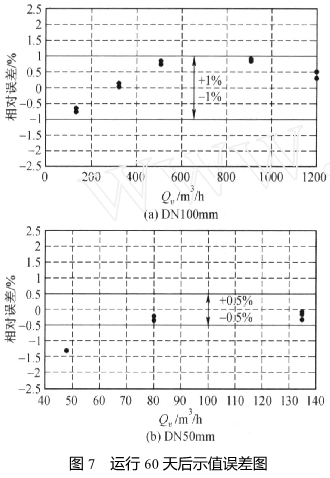

把標定準確的槽道流量計安裝在油田現場,用于天然氣生產和天然氣消耗計量,在露天現場運轉60天后,拆卸回檢定室重新檢定,測試結果如圖7所示。從圖7可以看出,槽道流量計穩定性較好,DN100和DN50兩種口徑的流量計都有不同程度的漂移。漂移的主要原因是儀表使用的差壓變送器和溫度變送器有漂移,槽道流量計本身沒有漂移。
3 結論
從槽道流量計檢定室內測試可以看出,該流量計流量系數平穩,重復性小于011%,測量天然氣流量的準確度為015%,量程范圍為7:1,準確度和量程范圍都有提高的空間;該流量計具有自整流的功能,從而可以大大縮短傳統差壓流量計所必須的上下游較長的直管段,經檢定室直管段影響試驗,前直管段可以降低到5D;該流量計完全避免了流動分離,壓力損失較孔板流量計顯著減小;該流量計的節流件具有良好的流線型,不僅避免臟物的堆積,而且不易磨損,但是對上游的阻尼元件要求較為嚴格。槽道流量計是一種新式差壓流量計,并且可以作為標準表使用。
參考文獻
1 鄧茂煥.節流式差壓流量計的發展和現狀J.工業計量,2002,(6):30-32
2 孫延祚.“V”型內錐式流量計J.天然氣工業,2004,24(3):105-110
3 劉躍.內錐流量計的探討J.自動化儀表,2004,25(3):38-42
4 徐有恒,等.基礎流體實驗M.上海:復旦大學出版社.1990:13-18
