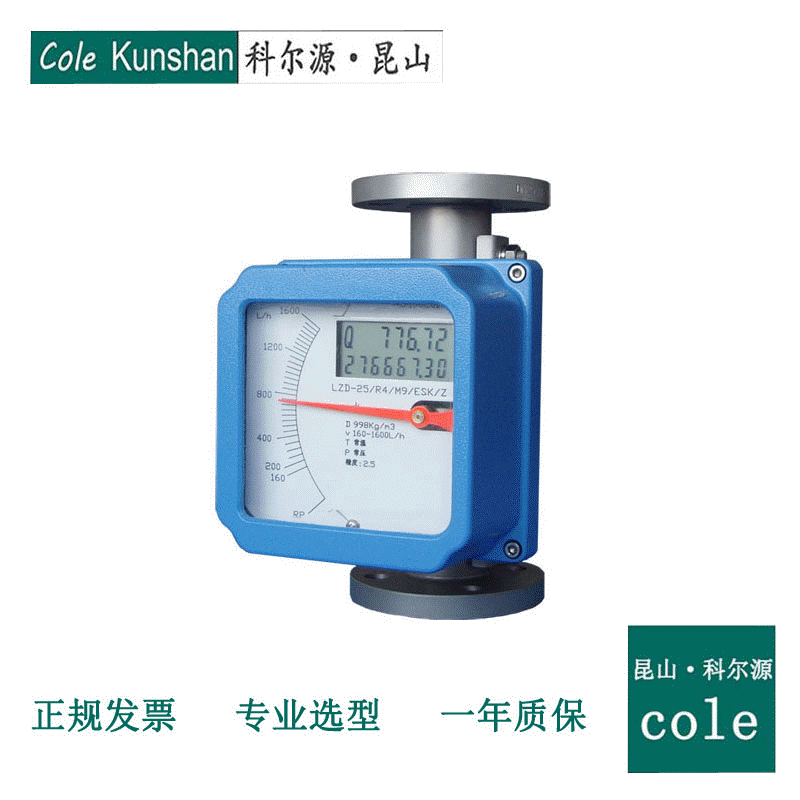

LZ系列智能金屬管浮子流量計

金屬管浮子流量計主要用于石油化工、冶金、電力、醫藥、食品加工等行業的液體、氣體以及蒸汽的流量測量和自動控制系統中。

上一液體流量計：LWGY型渦輪流量計

下一液體流量計：LWS食品衛生渦輪流量計

液體流量計描述

一．產品概述

LZ系列金屬管浮子流量計是一種具有較高技術含量的產品。特別在管道流量很小的場合，具有良好的使用前景。目前，金屬管浮子流量計主要用于石油化工、冶金、電力、醫藥、食品加工等行業的液體、氣體以及蒸汽的流量測量和自動控制系統中。
LZ系列金屬管浮子流量計的測量原理是錐形浮子在帶中心導向的測量管基準孔板中運動，兩者間的環際面積與流量有對應關系，浮子的位置由磁鋼傳遞給指示器，就地顯示流量。也可以配套安裝磁電轉換器，實現電遠傳、指示器的顯示與浮子運動完全相對應。

二．基本技術參數

儀表精度：普通型±2.5%，高精度±1.5%
測量介質：液體、氣體或者蒸汽
環境溫度：-25℃～+55℃
介質溫度：-80℃～+400℃
具有水平安裝及垂直安裝型浮子流量計
儀表量程比：10:1
供電電源：24VDC，3.6鋰電池
電源電壓影響：≤±0.1%F.S
負載影響：≤±0.1%
最大工作壓力：DN15～DN50為4.0mPa DN80～DN150為1.6mPa
管道連接：法蘭型、螺紋型、快速接頭
外殼：鋁合金
防護等級：IP65
電器連接：M20×1.5內螺紋、M16×1.5內螺紋、1/2MPT
電遠傳轉換器：4-20mA輸出信號、HART協議通訊
測量管材質：普通型為1Cr18Ni9Ti，防腐型為PTFE
隔爆：防爆標志EXdIIBT1-T6
本安防爆：防爆標志EXiaIICT1-T6
電源端本安參數：Ui=28V li=100mA Pi=0.7W Ci=0nF Li=0mH
報警端本安參數：Ui=28V li=50mA Pi=0.1W Ci=0nF Li=0mH
具有基本型、防腐型、高溫型及夾套型可供選擇

三．參考流量

公稱通徑DN（mm）	測量范圍			壓力損失（kPa）
	水（L/h）		空氣（m3/h）	水		空氣
	普通型	防腐型	空氣（m3/h）	普通型	防腐型	空氣
15	2.5-25	-	0.07-0.7	6.5	-	7.1
	4.0-40	2.5-25	0.11-1.1	6.5	5.5	7.2
	6.3-63	4-40	0.18-1.8	6.6	5.5	7.3
	10-100	6.3-63	0.28-2.8	6.6	5.6	7.5
	16-160	10-100	0.48-4.8	6.8	5.6	8.0
	25-250	16-160	0.7-7.0	7.0	5.8	10.8
	40-400	25-250	1.0-10.0	8.6	6.1	10
	63-630	40-400	1.6-16.0	11.1	7.3	14
25	100-1000	63-630	3-30	7.0	5.97	7.7
	160-1600	100-1000	4.5-45	8.0	6.0	8.8
	250-2500	160-1600	7-70	10.8	6.8	12.0
	400-4000	250-2500	11-110	15.8	9.2	19.0
40	500-5000	-	12-120	8.8	7.6	7.8
40	600-6000	400-4000	16-160	11.6	9.4	14.5
50	630-6300	400-4000	18-180	8.1	6.8	8.6
	1000-10000	630-6300	25-250	11.0	9.4	10.4
	1600-16000	1000-10000	40-400	17.0	14.5	15.4
80	2500-25000	1600-16000	60-600	8.1	6.9	12.9
80	4000-40000	2500-25000	80-800	9.5	8.0	18.5
100	6300-63000	4000-40000	100-1000	15.0	8.5	19.2
150	20000-100000	-	600-3000	19.2	-	20.3

四．型號說明

型號規格表

LZ—	金屬管浮子流量計
	代號	指示器
	Z	基本型指示器
	D	遠傳型指示器
		代號	公稱通徑
		-15	DN15
		-25	DN25
		-40	DN40
		-50	DN50
		-80	DN80
		-100	DN100
		-150	DN150
			代號	結構形式
			/	下進上出
			H1	左進右出
			H2	右進左出
			AA	側進側出
			LA	底進側出
			S	螺紋連接
			M	快速接頭連接
				代號	本體材質
				R1	321不銹鋼
				R4	304不銹鋼
				R6	316不銹鋼
				R6L	316L不銹鋼
				Hc4	哈C合金
				Ti	鈦
				F	內襯F46(PTFE)
					代號	指示器類型
					M7	線性指示器
					M9	非線性指示器（就地指針顯示瞬時流量）
						代號	組合功能
						ESK	24VDC；遠傳4-20mA標準電流信號
						ESK-Z	24VDC；遠傳4-20mA；現場LCD顯示瞬時及累計流量
						ESK-D	現場鋰電池供電；LCD顯示瞬時及累計流量
						K1	帶一上線報警點信號
						K2	帶下上線報警點信號
						K12	帶一上線和一下線報警點信號
							代號	防爆類型
							Ex	本安防爆
							Exd	隔爆
								代號	測量介質分類
								L	液體
								G	氣體
									代號	增加功能
									T	測量管帶有保溫/隔熱夾套
									HT	測量介質溫度大于120°高溫

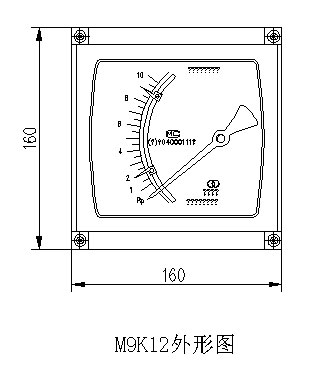

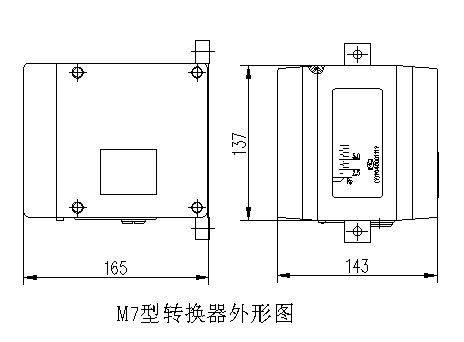

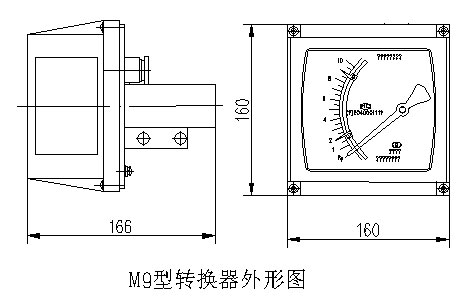

五．轉換器形式

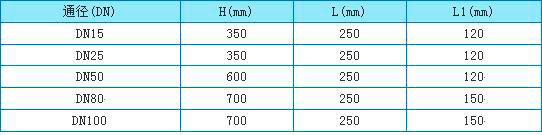

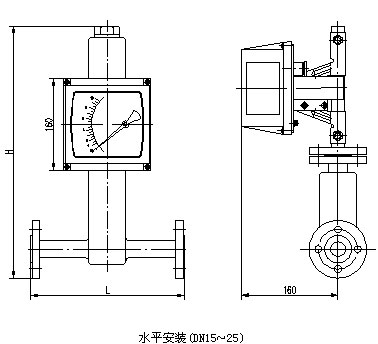

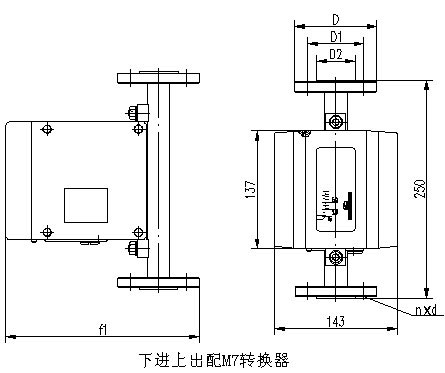

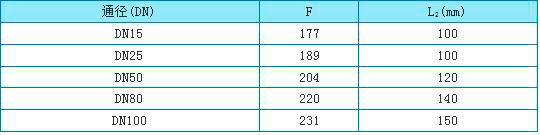

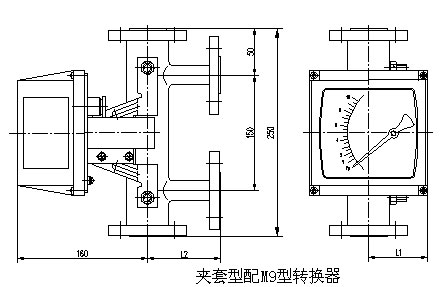

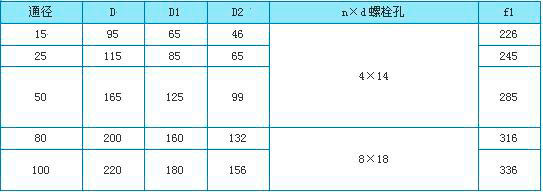

六、外形及安裝尺寸

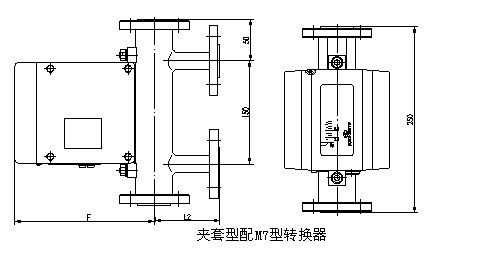

夾套連接法蘭標準為:GB/T9119 PN1.6 DN15

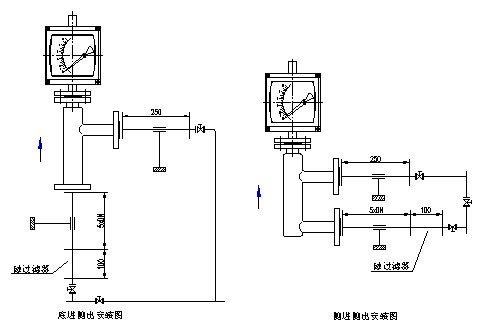

七、安裝形式

流量計垂直安裝，流量計中心線與鉛垂線的夾角不超過5°，在流量計的上游須保證五倍公稱通徑的入口直管段，下游保證250mm出口直管段。如果介質中含有固體雜質，應在流量計上游加裝過濾器；如果介質中含有鐵磁性物質，應在流量計的上游安裝磁過濾器。為了便于維護和清洗且不影響生產，建議安裝旁通管路。為了避免由于管道引起的流量計變形，安裝法蘭必須與儀表同軸并且相互平行，并適當?shù)刂喂艿酪员苊夤艿勒駝雍蜏p小流量計的軸向負荷，測量系統中控制閥應安裝在流量計的下游。用于測量氣體時，應保證管道壓力不小于5倍流量計的壓力損失，以使浮子穩定工作。

八、附件

可為用戶提供前后直管段、配對法蘭、磁過濾器、氣體阻尼裝置等附件。如果介質中含有鐵磁性顆粒，就應在流量計入口處安裝磁過濾器。磁過濾器中裝有以螺旋方式排列的磁棒，以最大限度地減小壓力損失，每個磁棒均由PTFE聚四氟乙稀包裹，防止介質的腐蝕。

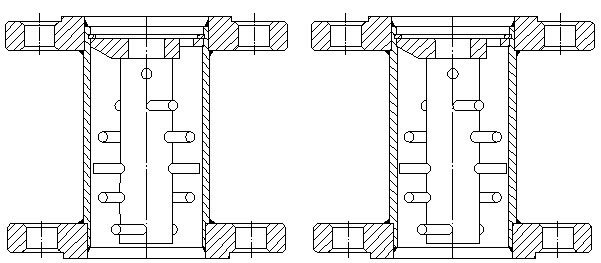

磁過濾器的結構見圖：

九、限位開關報警裝置

限位開關報警裝置在指示器中的部分由感應頭、鋁片等組成，感應頭被安裝在能被指針軸上的鋁片切割的位置，通過改變感應頭的位置可以任意設定限位值。感應頭輸出信號給金屬轉子流量指示控制儀。
技術參數
1.供電電源：24V AC±10%
2.功耗：≤3W
3.工作溫度：-25℃～60℃
4.輸出觸點容量：24VAC 3A

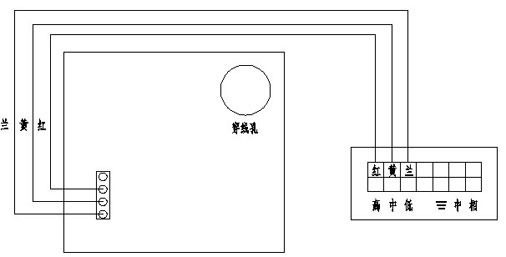

接線圖　

報警點的改變須打開前蓋,松開刻度盤上的小指針的螺釘,調整到需要的位置后,再將螺釘緊固,最后裝好前蓋。

十、設計選用及訂貨須知

1.根據測量流體是氣體或液體,正確遠用氣體或液體金屬管浮子流量計。
2.被測流體無腐蝕性選用普通型，有腐蝕性選用耐腐型。
3.訂貨時請注明被測介質名稱、流量、管道通徑及工作壓力、溫度、密度、粘度等情況。我公司根據用戶提出的密度等進行刻度修正，制作特殊的流量標尺。
4.根據被測流體的測量范圍、應用場合等選擇合適型號的規格品種。如有特殊要求的流量計，請來公司或來函與銷售部聯系。
