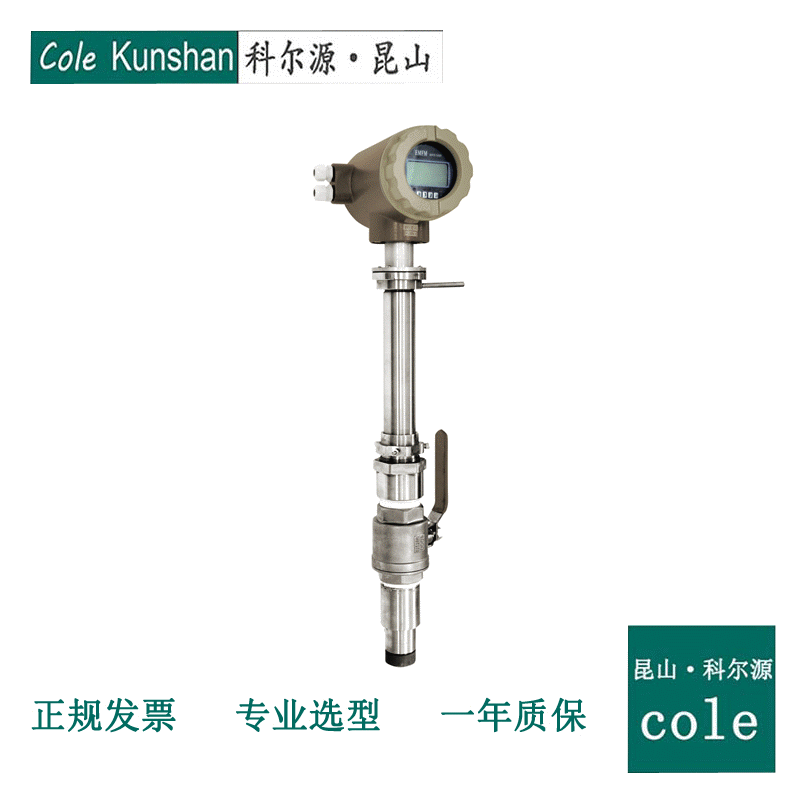

LDC型插入式電磁流量計
特別是采用帶壓開孔、帶壓安裝技術后，插入式電磁流量計可在不停水的情況下安裝，也可以在鑄鐵管道，水泥管道上安裝。
上一產品：沒有了
下一產品：沒有了
產品描述
| 產品概述 |
| LDC型插入式電磁流量計是在管道式電磁流量計的基礎上發展起來的一種新型流量?jī)x表，它在保留管道式電磁流量計優點的基礎上，針對管道式電磁流量計在管道上安裝困難，費用大等缺陷，根據尼庫拉磁（NIKURADS）原理，用電磁方法通電測量流體的平均流速，從而獲得流體的體積流量。特別是采用帶壓開孔、帶壓安裝技術后，插入式電磁流量計可在不停水的情況下安裝，也可以在鑄鐵管道，水泥管道上安裝。插入式電磁流量計的研制成功，為流體流量的檢測提供一種新手段。 |
| |
| 產品特點 |
- 插入式電磁流量計在官道流量檢測中，安裝簡單，可不斷流，現場課帶壓開孔，具有絕對的安裝優勢與價格優勢；
- 適用于水，污水，酸，強堿等導電率在5us/cm以上的液體流量檢測，導電率的變化不影響性能的改變，極強地適應流 體復雜變化。特別適用于供排水管道的流量測量；
- 流量計無機械可動部件，轉換器采用優化設計，結構緊密，容易安裝，轉換器和傳感器具有互換性，可自由變更測量 范圍（0.5m/s～10m/s）；
- 流量的檢測只與插入深度有關，故該流量計通用性廣，互換性強。一種型號就可適用于各種規格管道的流體測量要求；
- 可與任何標準二次儀表連接；
- 4～20mA電流輸出；
- 可設置脈沖輸出；
- RS485接口、HART通訊協議、MODBUS協議；
- 量程自動切換功能。流量計在流量范圍變化時，量程可自動切換，保證全量程范圍內準確測量；
- 正反流向計算功能。用戶可選擇正向計量或反向計量（出廠為正向計量）；
- 上下限報警。用戶可根據需要設定上下限瞬時流量，當流量超過上限或下限設定值時蜂鳴器報警或有繼電器輸出（用 戶可選）；
- 空管報警。在工作狀態下，當流量計測量管內空管，瞬時流量為零，右上角顯示報警；
- 斷電保護，流量計的運算結果和用戶設定的參數再斷電后不會丟失，EEPROM可保存設定參數和累計值；
- 小信號切除功能。用戶可通過顯示面板設置下限電壓或下限流量，從而切除干擾小信號；
- 儀器應用“自動歸零”原理，消除電化學干擾信號，零點自穩；
- 轉換器和傳感器具有多種防護等級及安裝方式，有適用于潛水安裝的IP68。
|
| |
| 技術參數 |
|
管徑
|
300-3000mm
|
|
流速范圍
|
0.1～10m/s
|
|
精度
|
0.5～10m/s:±1.5%FS;0.1～0.5m/s:±2.0%FS
|
|
0.1～10m/s:±2.5%FS（FS指40%～－100%滿量程流量）
|
|
電導率
|
> 5µs/cm
|
|
直管段
|
前5DN,后3DN
|
|
介質溫度
|
-20℃～/+130℃
|
|
環境溫度
|
-20℃～/+60℃
|
|
耐壓
|
1.6MPa
|
|
防護等級
|
IP65（一體） IP68（分體）
|
|
電極材質
|
316L不銹鋼
|
|
輸出信號
|
4-20mA；RS485;HART協議；MODBUS協議
|
|
傳感器材質
|
不銹鋼
|
|
工作電源
|
220VAC,允差15%或24VDC,紋波≤5%
|
|
功率
|
6.5W
|
|
耐壓等級
|
≤1.6MPa
|
|
| |
| 測量范圍 |
 |
0.5
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
|
300
|
127
|
254
|
509
|
763
|
1017
|
1272
|
1526
|
1780
|
2035
|
2289
|
2545
|
|
350
|
173
|
346
|
692
|
1039
|
1385
|
1731
|
2077
|
2423
|
2769
|
3116
|
3464
|
|
400
|
226
|
452
|
904
|
1356
|
1809
|
2261
|
2713
|
3165
|
3617
|
4069
|
4523
|
|
450
|
286
|
572
|
1145
|
1717
|
2289
|
2861
|
3434
|
4006
|
4578
|
5150
|
5725
|
|
500
|
353
|
707
|
1413
|
2120
|
2826
|
3533
|
4239
|
4946
|
5652
|
6359
|
7069
|
|
600
|
509
|
1017
|
2035
|
3052
|
4069
|
5087
|
6104
|
7122
|
8139
|
9156
|
10180
|
|
700
|
692
|
1385
|
2769
|
4154
|
5539
|
6924
|
8308
|
9693
|
11078
|
12463
|
13847
|
|
800
|
904
|
1809
|
3617
|
5426
|
7235
|
9043
|
10852
|
12660
|
14469
|
16278
|
18086
|
|
900
|
1145
|
2289
|
4578
|
6867
|
9156
|
11445
|
13734
|
16023
|
18312
|
20602
|
22891
|
|
1000
|
1413
|
2826
|
5652
|
8478
|
11304
|
14130
|
16956
|
19782
|
22608
|
25434
|
28260
|
|
1200
|
2035
|
4069
|
8139
|
12208
|
16278
|
20347
|
24417
|
28486
|
32556
|
36625
|
40694
|
|
1400
|
2769
|
5539
|
11078
|
16617
|
22156
|
27695
|
33234
|
38773
|
44312
|
49851
|
55390
|
|
1600
|
3617
|
7235
|
14469
|
21704
|
28938
|
36173
|
43407
|
50642
|
57876
|
65111
|
72346
|
|
1800
|
4578
|
9156
|
18312
|
27469
|
36625
|
45781
|
54937
|
64094
|
73250
|
82406
|
91562
|
|
2000
|
5652
|
11304
|
22608
|
33912
|
45216
|
56520
|
67824
|
79128
|
90432
|
101736
|
113010
|
|
2200
|
6839
|
13678
|
27356
|
41034
|
54711
|
68389
|
82067
|
95745
|
109423
|
123101
|
136778
|
|
2400
|
8139
|
16278
|
32556
|
48833
|
65111
|
81389
|
97667
|
113944
|
130222
|
146500
|
162778
|
|
2600
|
9552
|
19104
|
38208
|
57311
|
76415
|
95519
|
114623
|
133726
|
152830
|
171934
|
191038
|
|
2800
|
11078
|
22156
|
44312
|
66468
|
88623
|
110779
|
132935
|
155091
|
177247
|
199403
|
221558
|
|
3000
|
12717
|
25434
|
50868
|
76302
|
101736
|
127170
|
152604
|
178038
|
203772
|
228906
|
254340
|
|
| |
| 產品分類 |
| 產品結構圖 |
 |
 |
| 拆裝方式 |
斷流后拆裝 |
不需斷流，關閉球閥后即可拆裝 |
| 精確度 |
±1.5% |
±1.5% |
| 公稱通徑 |
DN300～DN3000 |
DN300～DN3000 |
| 可測最低流速 |
0.1米/秒 |
0.1米/秒 |
| 可測最高流速 |
15米/秒 |
15米/秒 |
| 量程比 |
1:20，可按客戶要求訂制 |
1:20，可按客戶要求訂制 |
| 顯示器 |
可選 |
可選 |
| 輸出信號 |
4～20mA |
4～20mA |
| 通訊接口 |
可選RS485 |
可選RS485 |
| 供電電源 |
220VAC,允差15%或+24VDC，紋波≤5% |
220VAC,允差15%或+24VDC，紋波≤5% |
| 防爆等級 |
可選Exd[ia]qIICT5 |
可選Exd[ia]qIICT5 |
| 防護等級 |
IP65，可選IP68 |
IP65，可選IP68 |
| 整機功耗 |
6.5W |
6.5W |
| 測量體（傳感器）材質 |
304不銹鋼 |
304不銹鋼 |
| 測量元件（電極）材質 |
316L不銹鋼 |
316L不銹鋼 |
| 測量范圍 |
< 130℃ |
< 130℃ |
|
| |
| 現場案例 |
 |
 |
 |
 |
| 在水庫中的應用 |
在現場使用時的環境 |
在化工廠中的應用 |
在熱電中的安裝 |
|
