橫河電機LPG蒸餾中快速在線氣相色譜分析儀(GC)解決方案
/div>
Tamoil SA煉油廠位于科隆貝(Collombey),20世紀60年代以來一直生產各種石油產品,包括各種燃料油和加熱用油,以及液化石油氣(LPG)。其中LPG可作為汽車的可替代燃料,同時也可作為石化行業的原料。主要由C3和C4烴組成的LPG僅占煉油廠產品的約百分之三。然而,它卻十分重要,因為它可用于LPG為動力的汽車,而且最重要的是在冬季它可用作液體燃料的混合組分。
在科隆貝煉油廠每天LPG生產量達250m³以上。分離過程在三個蒸餾塔中進行(圖1),即分別在石腦油穩定,重整穩定期間,以及煤氣輕油加氫后。后面的分離中,重餾分饋送入常壓蒸餾塔。除了能夠減少回流量,進一步分離LPG還直接降低了能耗。此外,LPG的純度更高,更符合規格,會帶來更多的經濟效益。因此,LPG組分對煉油廠的效率來說十分重要。為實現更有效的蒸餾塔運行模式,需要獲得更精確的LPG組分信息,一般通過手動采樣實驗室分析獲得。最重要的信息是C5+組分,其在LPG組分中的濃度越高會導致沸點更高,需要使用較之傳統技術中更高的頻率才可獲得其信息。

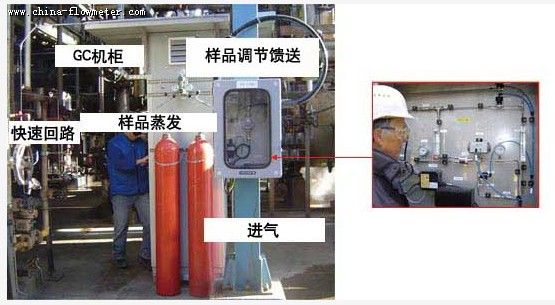

與橫河電機共同提出的最小快速回路采樣理念的優點在于: 基本實時訪問精確過程信息,且安裝簡單而穩定。另外,在分布式應用中,橫河電機的GC1000 Mark II分析儀不需要空調。該分析儀采用反沖技術,可以在盡可能短的時間內確定C5+組分。 GC儀表安裝在所有三個LPG蒸餾塔中。與橫河電機及其在當地授權的安裝合作伙伴協商后,確定精確樣品供應位置和安排。在2007年夏季的工廠常規停車期間對設備進行了安裝。之后,在2007年8月/9月,測量點逐漸投入運行。盡管分析儀距離工廠幾百米遠,但可以通過中央服務器控制并監視它們。除在線狀態信息外,還可得到詳細狀態報表和色譜圖,并可初始化和監視校正過程。僅更換空載氣瓶和校正介質需要在分析儀機柜中進行。
與橫河電機共同提出的最小快速回路采樣理念的優點在于: 基本實時訪問精確過程信息,且安裝簡單而穩定。另外,在分布式應用中,橫河電機的GC1000 Mark II分析儀不需要空調。該分析儀采用反沖技術,可以在盡可能短的時間內確定C5+組分。 GC儀表安裝在所有三個LPG蒸餾塔中。與橫河電機及其在當地授權的安裝合作伙伴協商后,確定精確樣品供應位置和安排。在2007年夏季的工廠常規停車期間對設備進行了安裝。之后,在2007年8月/9月,測量點逐漸投入運行。盡管分析儀距離工廠幾百米遠,但可以通過中央服務器控制并監視它們。除在線狀態信息外,還可得到詳細狀態報表和色譜圖,并可初始化和監視校正過程。僅更換空載氣瓶和校正介質需要在分析儀機柜中進行。
