| 產品概述 |

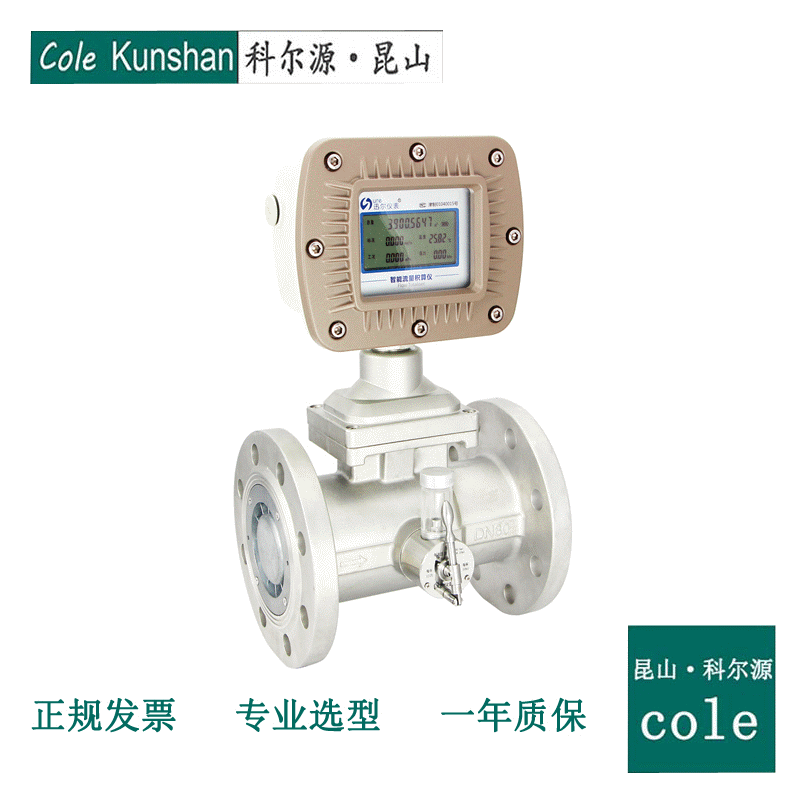

LWGQ系列氣體渦輪流量計是吸取了國內外流量?jī)x表先進技術優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的氣體精密計量?jī)x表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣體等氣體的計量。
該產品經國家防爆產品質檢部門按GB3836.2000《爆炸性氣體環境用電氣設備第1部：通用要求》，GB38362.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》和GB3836.4-2000《爆炸性氣體環境用電氣設備第4部分：本質安全“i”》標準檢驗合格，防爆標志為ExdⅡBT6(隔爆型)、EiaⅡCT6（本安型）。適用于含有ⅡA、ⅡB、ⅡC類T1～T6溫度組別爆炸性氣體混合物的0（僅本安型）1、2區危險場所。 |
| |
| 產品特點 |
- 采用新型傳感器，始動流量低、壓力損失小、抗振與抗脈動流性能好，不易腐蝕、可靠性好、使用壽命長;
- 采用新型微處理器與高性能的集成芯片，運算精度高、整機功能強大，性能優越;
- 采用先進的微功耗高新技術，整機功耗低。既能用內電池長期供電運行，又可由外電源供電運行;
- 按流量頻率信號，可將儀表系數分八段自動進行線性修正，可根據用戶需要提高儀表的計算精度;
- 采用EEPROM數據存貯技術，具備歷史數據的存貯與查詢功能，三種歷史數據記錄方式可供用戶選擇;
- 流量計表頭可180°旋轉，安裝使用簡單方便;
- 高精確度，一般可達±1.5%R、±1.0%R;
- 重復性好，短期重復性可達0.05%～0.2%，正是由于具有良好的重復性，在貿易結算中是優先選用的流量計;
- 可檢測被檢測氣體的溫度、壓力和流量，能進行流量自動跟蹤補償，并顯示標準狀態下（ Pn=101.325KPa,Tn=293.15K）的氣體流量：可實時查詢溫度、壓力、時間、日期等數據。
|
 |
| 技術參數 |
|
執行標準
|
封閉式管道中氣體流量的測量—氣體渦輪流量計（GB/T8940-2003）
|
|
儀表口徑及連接方式
|
20、25、32、40、50、65、80、100、125、150、200、250、300采用法蘭連接
25、40、50可采用螺紋連接
|
|
精度等級
|
±1.5%R（±1%R需特制）*
|
|
量程比
|
1:10 ；1:20 ；1:30
|
|
儀表材質
|
表體：304不銹鋼或鑄鋁
葉輪：防腐ABS或優質鋁合金
轉換器：鑄鋁
|
|
使用條件
|
介質溫度：-20℃～+80℃
環境溫度：-30℃～+60℃
相對濕度：5%～90%
大氣壓力：86Kpa～106Kpa
|
|
工作電源
|
A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等
B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作。
當電壓低于2.0時出現欠壓指示
|
|
整機耗能
|
外電源：< 1W
內電源:平均功耗≤ 1W,可連續使用三年以上。
|
|
信號輸出功能
|
脈沖信號、4-20mA電流信號、控制信號
|
|
通訊輸出功能
|
RS485通訊
|
|
實時記錄功能⑤
|
起停記錄、日記錄、定時間間隔記錄
|
|
信號接線口
|
內螺紋M20×1.5或其他
|
|
防爆等級
|
ExdⅡBT6或ExiaⅡCT4
|
|
防護等級
|
IP65
|
|
| |
| 測量范圍及工作壓力 |
|
公稱通徑
（mm）
|
型號
|
標準量程
（m³/h)
|
擴展量程
（m³/h）
|
常規耐壓等級
（Mpa）
|
特制高壓等級
（Mpa）
|
安裝方式
|
|
DN20
|
LWGQ－20
|
A
|
2.2-25
|
B
|
4-40
|
1.6
|
2.5,4.0
|
法蘭
|
|
DN25
|
LWGQ－25
|
A
|
2.2-25
|
B
|
4-40
|
1.6
|
2.5,4.0
|
法蘭（螺紋）
|
|
DN32
|
LWGQ－32
|
A
|
5-50
|
B
|
6-60
|
1.6
|
2.5,4.0
|
法蘭
|
|
DN40
|
LWGQ－40
|
A
|
5-50
|
B
|
6-60
|
1.6
|
2.5,4.0
|
法蘭（螺紋）
|
|
DN50
|
LWGQ－50
|
A1
|
6-65
|
B1
|
5-70
|
1.6
|
2.5,4.0
|
法蘭
|
|
LWGQ－50
|
A2
|
10-100
|
B2
|
8-100
|
|
DN65
|
LWGQ－65
|
A
|
15-200
|
B
|
10-200
|
1.6
|
2.5,4.0
|
法蘭
|
|
DN80
|
LWGQ－80
|
A1
|
13-250
|
B
|
10-160
|
1.6
|
2.5,4.0
|
法蘭
|
|
LWGQ－80
|
A2
|
20-400
|
法蘭
|
|
DN100
|
LWGQ－100
|
A1
|
20-400
|
B
|
13-250
|
1.6
|
2.5
|
法蘭
|
|
LWGQ－100
|
A2
|
32-650
|
法蘭
|
|
DN125
|
LWGQ－125
|
1
|
25-700
|
B
|
20-800
|
1.6
|
2.5
|
法蘭
|
|
DN150
|
LWGQ－150
|
A1
|
32-650
|
B
|
80-1600
|
1.6
|
2.5
|
法蘭
|
|
LWGQ－150
|
A2
|
50-1000
|
法蘭
|
|
DN200
|
LWGQ－200
|
A1
|
80-1600
|
B
|
50-1000
|
1.6
|
______
|
法蘭
|
|
LWGQ－200
|
A2
|
130-2500
|
法蘭
|
|
DN250
|
LWGQ－250
|
A1
|
130-2500
|
B
|
80-1600
|
1.6
|
______
|
法蘭
|
|
LWGQ－250
|
A2
|
200-4000
|
法蘭
|
|
DN300
|
LWGQ－300
|
1
|
200-4000
|
B1
|
130-2500
|
1.6
|
______
|
法蘭
|
|
B2
|
320-6500
|
1.6
|
|
| |
| 產品分類 |
| 產品圖片 |
 |
 |
| 儀表型號 |
LWGQ-E |
LWGQ-D |
| 信號輸出 |
4-20mA |
可選4-20mA/脈沖 |
| 供電電源 |
24VDC±15% |
24VDC±15%+鋰電池 |
| 精度等級 |
1.5～1.0級 |
1.5～1.0級 |
| 測量范圍 |
標準量程或擴展量程 |
標準量程或擴展量程 |
| 顯示器 |
有 |
有 |
| 溫壓補償 |
無 |
有 |
| 通訊接口 |
無 |
RS485 |
| 實時記錄 |
無 |
有 |
| 儀表材質 |
鋁合金或不銹鋼 |
鋁合金或不銹鋼 |
| 防爆等級 |
ExdIIBT6或ExiaIICT4 |
ExdIIBT6或ExiaIICT4 |
| 防護等級 |
IP65 |
IP65 |
| 整機功耗 |
< 1W |
< 1W |
| 儀表通經 |
DN25～DN300 |
DN25～DN300 |
| 安裝方式 |
法蘭安裝 |
法蘭安裝 |
| 介質溫度 |
-20℃～80℃ |
-20℃～80℃ |
| 環境溫度 |
-30℃～60℃ |
-30℃～60℃ |
|
| |
| 產品圖片 |
 |
 |
 |
| 儀表型號 |
LWGQ-N |
LWGQ-A |
LWGQ-B |
LWGQ-C |
LWGQ-D |
| 信號輸出 |
脈沖 |
4-20mA |
無 |
4-20mA |
可選4-20mA/脈沖 |
| 供電電源 |
+24VDC±15% |
+24VDC±15% |
鋰電池 |
24VDC±15% |
24VDC±15%+鋰電池 |
| 精度等級 |
2.5～1.5級 |
1.5～1.0級 |
1.5～1.0級 |
| 測量范圍 |
標準量程 |
標準量程或擴展量程 |
標準量程或擴展量程 |
| 顯示器 |
無 |
有 |
有 |
| 溫壓補償 |
無 |
無 |
有 |
| 通訊接口 |
無 |
無 |
RS485 |
| 實時記錄 |
無 |
無 |
有 |
| 儀表材質 |
鋁合金或不銹鋼 |
鋁合金或不銹鋼 |
鋁合金或不銹鋼 |
| 防爆等級 |
ExdIIBT6或ExiaIICT4 |
ExdIIBT6或ExiaIICT4 |
ExdIIBT6或ExiaIICT4 |
| 防護等級 |
IP65 |
IP65 |
IP65 |
| 整機功耗 |
< 1W |
< 1W |
< 1W |
| 儀表通經 |
DN25～DN300 |
DN25～DN300 |
DN25～DN300 |
| 安裝方式 |
法蘭安裝 |
法蘭安裝 |
法蘭安裝 |
| 介質溫度 |
-20℃～80℃ |
-20℃～80℃ |
-20℃～80℃ |
| 環境溫度 |
-30℃～60℃ |
-30℃～60℃ |
-30℃～60℃ |
|
| |
| 現場案例 |
 |
 |
 |
 |
| 防爆型渦輪流量計的現場應用 |
在燃?xì)庥?jì)量中的應用原理 |
在管道中安裝時的注意事項 |
在能源計量中的現場應用 |
|
