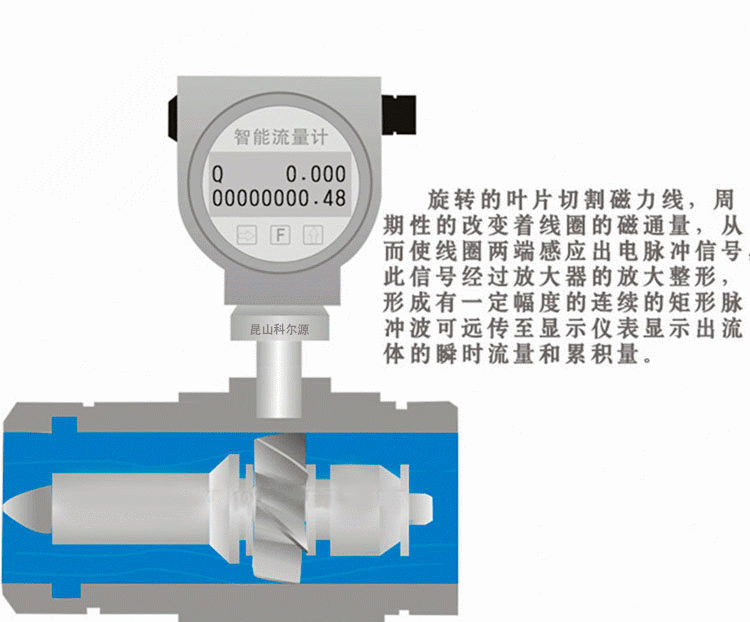

| 產品概述 |
| LWGY系列渦輪流量計是吸取了國內外流量?jī)x表先進技術經過優化設計，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計，廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質，工作溫度下運動粘度小于5×10-6m²/s的液體，對于運動粘度大于5×10-6m²/s的液體，可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等，是流量計量和節能的理想儀表。 |
| |
| 產品特點 |
- 高精度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
- 重復性好，短期重復性可達0.05%～0.2%，正是由于具有良好的重復性，如經常校準或在線校準可得到極高的精確度， 在貿易結算中是優先選用的流量計；
- 輸出脈沖頻率信號，適用總量計量及與計算機連接，無零點漂移，抗干擾能力強；
- 可獲得很高的頻率信號（3～4kHz），信號分辨力強；
- 范圍度款，中大口徑可達1:20，小口徑為1:10；
- 結構緊湊輕巧，安裝維護方便，流通能力大；
- 適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
- 專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等;
- 可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
|
 |
| 技術參數 |
|
執行標準
|
渦輪流量傳感器（JB/T9246-1999）
|
|
儀表口徑及連接方式
|
4、6、10、15、20、25、32、40、50、65、80采用螺紋連接
|
|
精度等級
|
±1%R、±0.5%R、±0.2%R（需特制）
|
|
量程比
|
1:10；1:15；1:20
|
|
傳感器材質
|
304不銹鋼、316（L）不銹鋼等
|
|
使用條件
|
介質溫度：-20℃～+120℃ 環境溫度：-20℃～+60℃
相對濕度：5%～90% 大氣壓力：86Kpa～106Kpa
|
|
信號輸出功能
|
脈沖信號、4～20mA信號
|
|
通訊輸出功能
|
RS485通訊、HART協議等
|
|
工作電源
|
- 外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等
- 內電源：1組3.0V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作。
|
|
信號線接口
|
基本型：豪斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20*1.5
|
|
防爆等級
|
ExiaIICT4或ExdIIBT6
|
|
防護等級
|
IP65或更高（可訂制）
|
|
| |
| 測量范圍及工作壓力 |
|
儀表口徑
（mm）
|
正常流量范圍
（m³/h）
|
擴展流量范圍
（m³/h）
|
默認安裝方式及耐壓等級
|
可選安裝方式及默認耐壓等級
|
特制耐壓等級
（MPa）
|
|
DN4
|
0.04～0.25
|
0.04～0.4
|
螺紋安裝、6.3Mpa
|
法蘭安裝、2.5MPa
|
12、16、25
|
|
DN6
|
0.1～0.6
|
0.06～0.6
|
螺紋安裝、6.3Mpa
|
法蘭安裝、2.5MPa
|
12、16、25
|
|
DN10
|
0.2～1.2
|
0.15～1.5
|
螺紋安裝、6.3Mpa
|
法蘭安裝、2.5MPa
|
12、16、25
|
|
DN15
|
0.6～6
|
0.4～8
|
螺紋安裝、6.3Mpa
|
法蘭安裝、2.5MPa
|
4.0、6.3、12、16、25
|
|
DN20
|
0.8～8
|
0.45～9
|
螺紋安裝、6.3Mpa
|
法蘭安裝、2.5MPa
|
4.0、6.3、12、16、25
|
|
DN25
|
1～10
|
0.5～10
|
螺紋安裝、6.3Mpa
|
法蘭安裝、2.5MPa
|
4.0、6.3、12、16、25
|
|
DN32
|
1.5～15
|
0.8～15
|
螺紋安裝、6.3Mpa
|
法蘭安裝、2.5MPa
|
4.0、6.3、12、16、25
|
|
DN40
|
2～20
|
1～20
|
螺紋安裝、6.3Mpa
|
法蘭安裝、2.5MPa
|
4.0、6.3、12、16、25
|
|
DN50
|
4～40
|
2～40
|
法蘭安裝、2.5Mpa
|
螺紋連接、6.3MPa
|
4.0、6.3、12、16、25
|
|
DN65
|
7～70
|
4～70
|
法蘭安裝、1.6Mpa
|
螺紋連接、6.3MPa
|
4.0、6.3、12、16、25
|
|
DN80
|
10～100
|
5～100
|
法蘭安裝、1.6Mpa
|
螺紋連接、6.3MPa
|
4.0、6.3、12、16、25
|
|
DN100
|
20～200
|
10～200
|
法蘭安裝、1.6Mpa
|
|
4.0、6.3、12、16、25
|
|
DN125
|
25～250
|
13～250
|
法蘭安裝、1.6Mpa
|
|
2.5、4.0、6.3、12、16
|
|
DN150
|
30～300
|
15～300
|
法蘭安裝、1.6Mpa
|
|
2.5、4.0、6.3、12、16
|
|
DN200
|
80～800
|
40～800
|
法蘭安裝、1.6Mpa
|
|
2.5、4.0、6.3、12、1
|
|
| |
| 安裝尺寸 |
 |
| |
| 傳感器的安裝方式根據規格不同，采用螺紋或法蘭連接，安裝方式見圖1、圖2、圖3，安裝尺寸見下表： |
| 公稱通徑 |
L(mm)
|
G
|
K（mm）
|
D（mm）
|
n（孔數）
|
|
4
|
225
|
G1/2
|
|
|
|
|
6
|
225
|
G1/2
|
|
10
|
345
|
G1/2
|
|
15
|
75
|
G1
|
Φ65
|
Φ14
|
4
|
|
20
|
80
|
G1
|
Φ75
|
Φ14
|
4
|
|
25
|
100
|
G5/4
|
Φ85
|
Φ14
|
4
|
|
32
|
140
|
G2
|
Φ100
|
Φ14
|
4
|
|
40
|
140
|
G2
|
Φ110
|
Φ18
|
4
|
|
50
|
150
|
G5/2
|
Φ125
|
Φ18
|
4
|
|
65
|
170
|
|
Φ145
|
Φ18
|
4
|
|
80
|
200
|
Φ160
|
Φ18
|
8
|
|
100
|
220
|
Φ180
|
Φ18
|
8
|
|
125
|
250
|
Φ210
|
Φ18
|
8
|
|
150
|
300
|
Φ240
|
Φ22
|
8
|
|
200
|
360
|
Φ295
|
Φ22
|
12
|
|
| |
| 產品分類 |

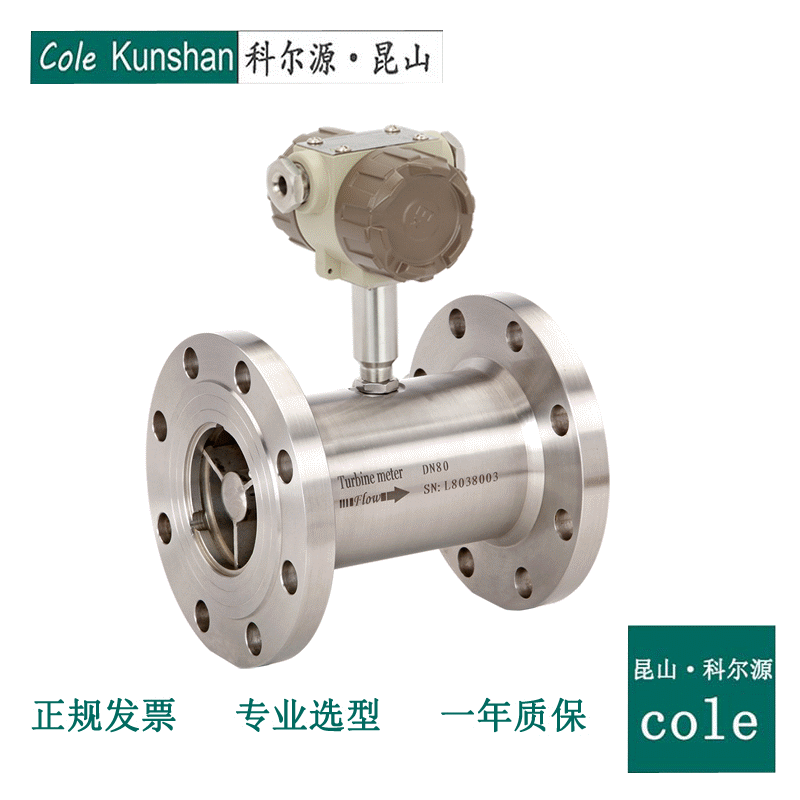

| 產品圖片 |
 |
|
 |
| 儀表型號 |
LWGY-N2 |
LWGY-A |
LWGY-E |
| 信號輸出 |
脈沖 |
4-20mA |
4-20mA/脈沖 |
| 供電電源 |
+24VDC±15% |
+24VDC±15% |
24VDC±15% |
24VDC±15% |
24VDC±15% |
| 精度等級 |
1.0～0.5級 |
1.0～0.5級 |
1.0～0.5級 |
| 測量范圍 |
標準量程 |
標準量程 |
標準量程或擴展量程 |
| 顯示器 |
無 |
無 |
有 |
| 通訊接口 |
無 |
無 |
可選RS485 |
| 通訊協議 |
無 |
無 |
Moubus HART |
| 儀表材質 |
不銹鋼 |
不銹鋼 |
不銹鋼 |
| 防爆等級 |
無 |
ExdIIBT6或ExiaIICT4 |
ExdIIBT6或ExiaIICT4 |
| 防護等級 |
IP60 |
IP65 |
IP65 |
| 整機功耗 |
< 1W |
< 1W |
< 1W |
| 儀表通經 |
DN4～DN250 |
DN4～DN250 |
DN4～DN250 |
| 介質溫度 |
-20℃～120℃ |
-20℃～120℃ |
-20℃～120℃ |
| 環境溫度 |
-30℃～60℃ |
-30℃～60℃ |
-30℃～60℃ |
|
| 現場案例 |
 |
 |
 |
 |
| 在煉油廠中應用 |
在自來水冷卻中應用 |
在化工廠中應用 |
在鋼鐵廠中應用 |
|
